ESP32-S3 Development Board (N16R8) - WiFi & Bluetooth - Dual USB-C

ESP32-S3 Development Board (N16R8) - WiFi & Bluetooth - Dual USB-C

Productbeschrijving: Dit S3-N16R8 development board is een geavanceerde microcontroller gebaseerd op de ESP32-S3 architectuur, ontworpen voor veeleisende IoT-toepassingen. De markering "S3-N16R8" op de module geeft de geheugenconfiguratie aan: 16MB Flash-geheugen en 8MB PSRAM. Deze grote hoeveelheid werkgeheugen is essentieel voor projecten die zware rekenkracht vereisen, zoals het bufferen van grafische interfaces of het draaien van complexe algoritmes. Het board is gecertificeerd (FCC CE SRRC) en ondersteunt WiFi (ISM 2.4GHz 802.11 b/g/n) en Bluetooth.

Hardware Specificaties:

• Connectiviteit: Twee USB-C poorten aan de onderzijde van het board.

• Knoppen: Fysieke RST (Reset) en BOOT knoppen voor het handmatig flashen of resetten van de module.

• Feedback: Een ingebouwde, adresseerbare RGB LED (te zien nabij de knoppen) voor visuele statusindicaties.

• Antenne: Voorzien van zowel een geïntegreerde printplaat-antenne als een IPEX/U.FL connector om een externe antenne aan te sluiten voor extra bereik.

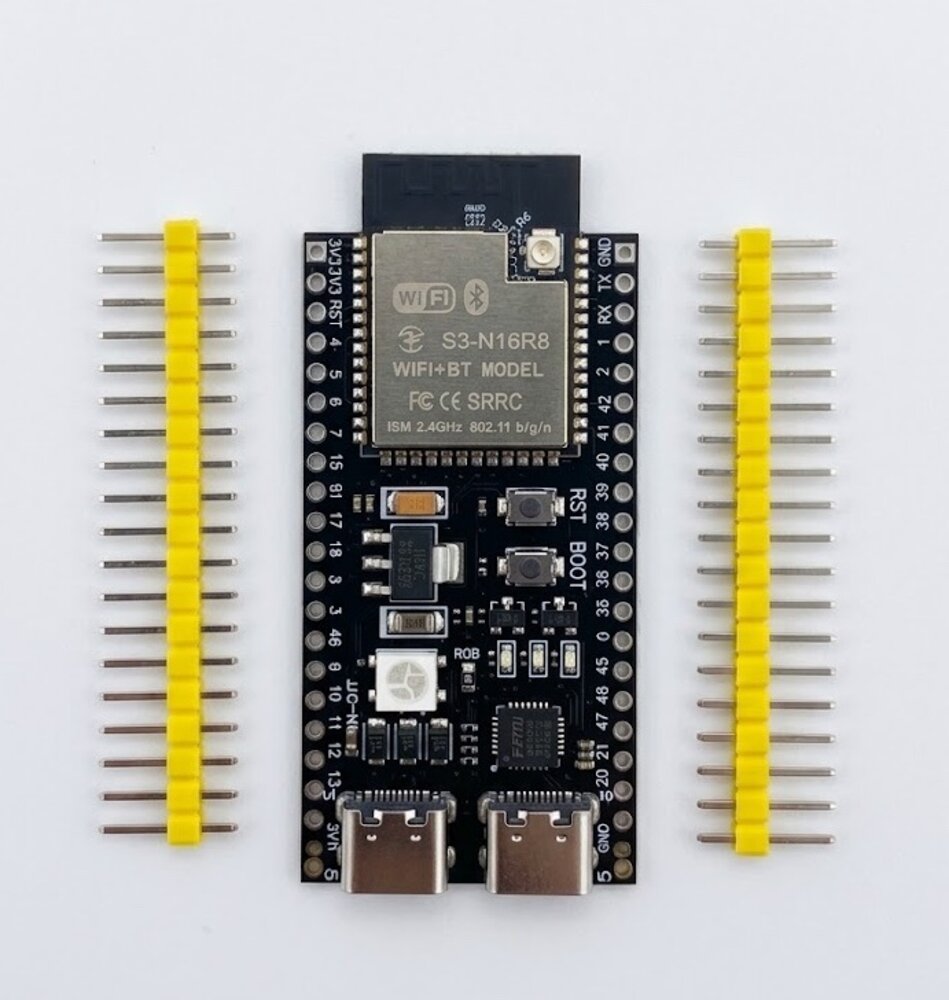

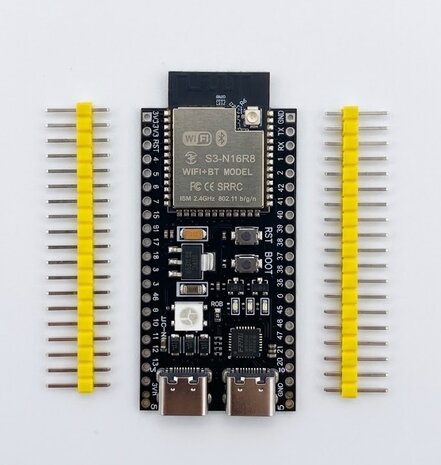

• Accessoires: Wordt geleverd met twee losse rijen male pin-headers met gele kunststof basis, zoals getoond in de referentie image.png.

Toepassingsmogelijkheden:

Dit specifieke board biedt door de S3-chip en het ruime geheugen bredere mogelijkheden dan de standaard ESP32:

• Edge AI & Machine Learning: De ESP32-S3 bevat vector-instructies in de processor, wat het ideaal maakt voor TinyML toepassingen zoals trefwoordherkenning of lichte beeldverwerking.

• Geavanceerde User Interfaces: De 8MB PSRAM is ruim voldoende om grote framebuffers op te slaan voor het vloeiend aansturen van TFT- of LCD-touchscreens.

• Smart Home & Data Logging: Uiterst geschikt als sensor-hub in domotica netwerken (zoals ESPHome/Home Assistant) waarbij grote hoeveelheden data veilig verwerkt en verzonden moeten worden.

Hardware advies & Leerpunten voor ingebruikname:

• Twee USB-C Poorten: Het is belangrijk om de functie van de twee USB-C poorten te begrijpen. Vaak is één poort verbonden via een interne USB-naar-serieel omzetter (voor standaard programmeren), terwijl de tweede poort direct in verbinding staat met de USB-OTG periferie van de ESP32-S3 zelf. Via deze tweede poort kun je direct JTAG debuggen zonder externe hardware, of het board laten fungeren als een HID-apparaat (bijv. een virtueel toetsenbord of muis).

• Solderen vereist: Let op dat de bijgeleverde gele pin-headers los worden meegeleverd en niet in de module zijn gesoldeerd. Om het board te kunnen gebruiken op een breadboard voor prototyping, is het noodzakelijk om deze pinnen zelf met een soldeerbout stevig en recht te bevestigen. Dit vereist basiskennis van het solderen van elektronica.
