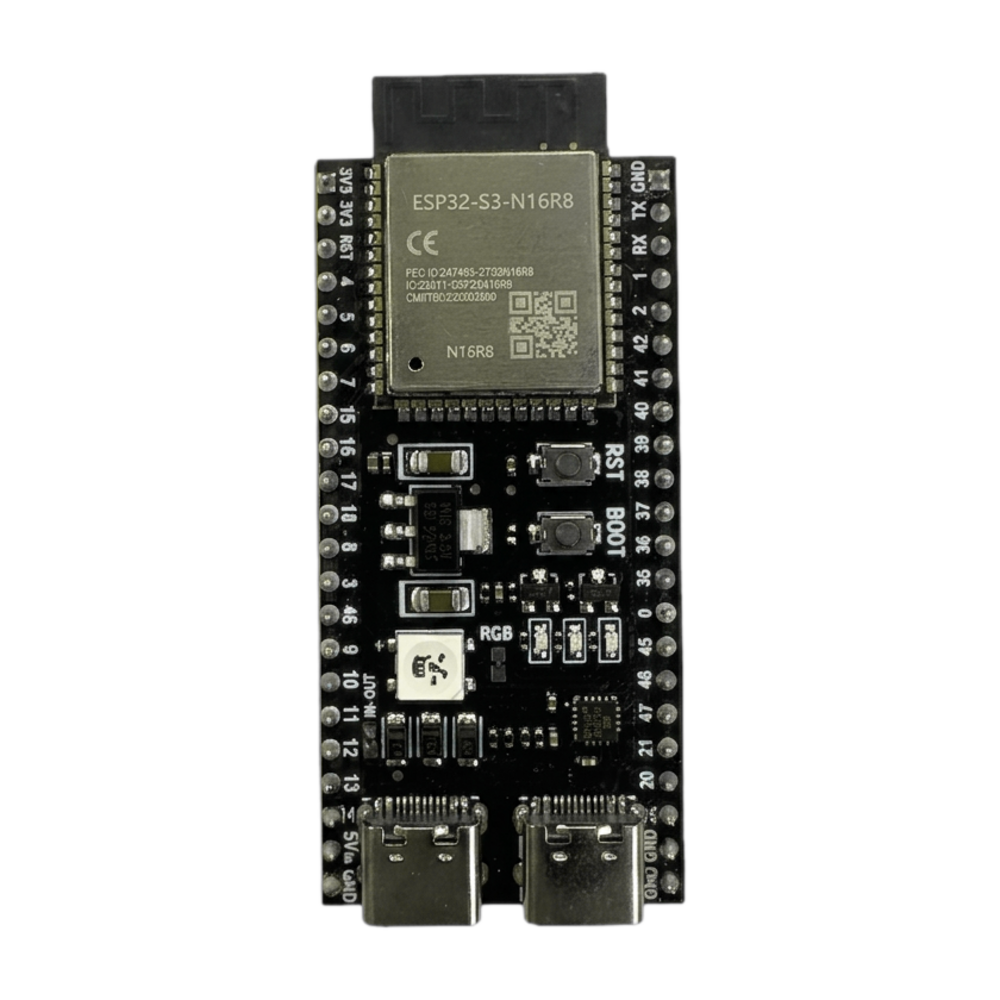

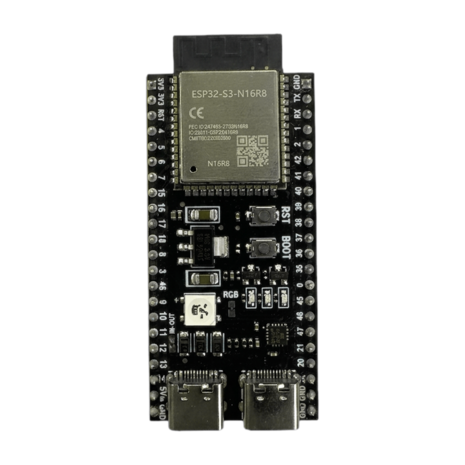

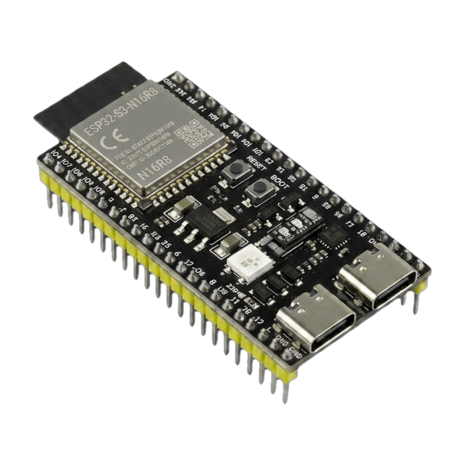

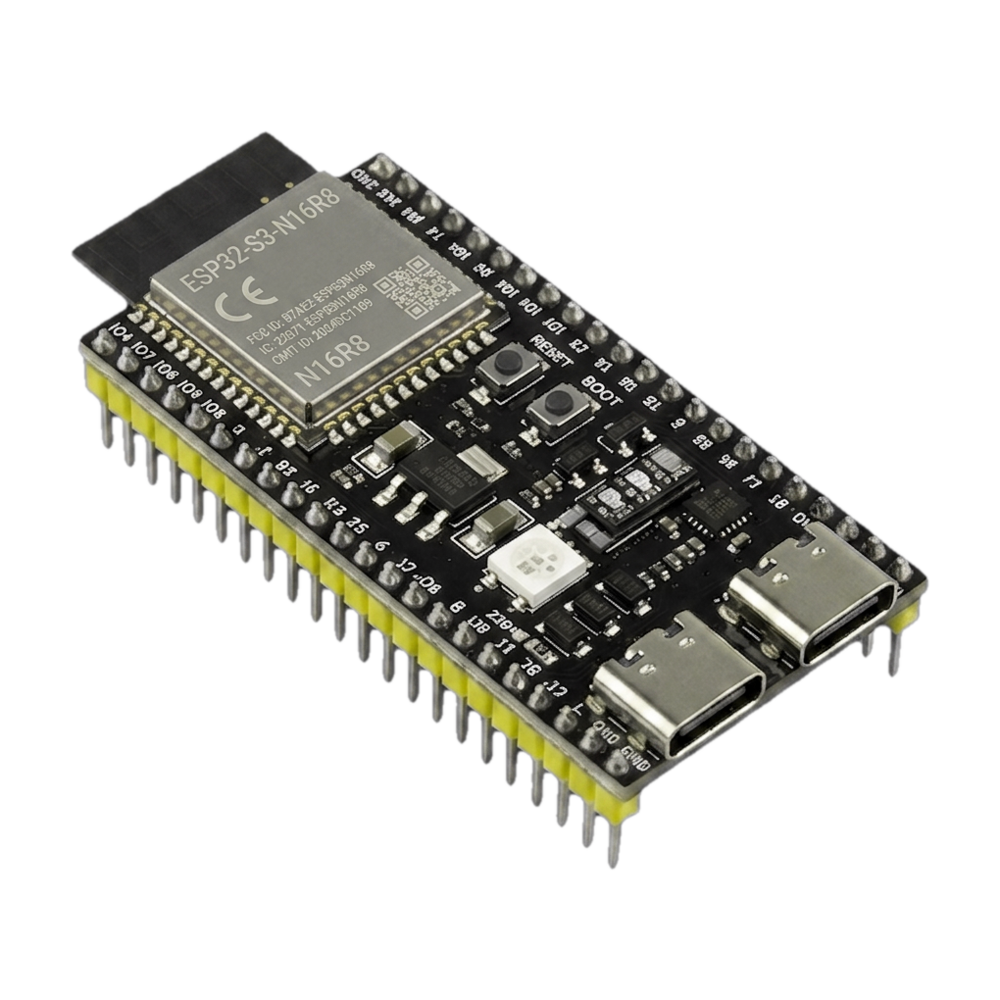

ESP32-S3-WROOM-1 N16R8 Development Board Dual USB-C WiFi en Bluetooth

ESP32-S3-WROOM-1 N16R8 Development Board Dual USB-C

De ESP32-S3 N16R8 is een krachtig development board met de ESP32-S3-WROOM-1 module, een dual-core processor, 16MB flash en 8MB PSRAM. Dankzij WiFi, Bluetooth 5 (LE) en de extra instructies voor AI / Machine Learning is dit board ideaal voor veeleisende IoT-, audio- en AI-projecten.

Dit board heeft twee USB-C poorten: een poort via de CH343 USB-naar-serieel chip (de "COM" poort, het makkelijkst om te uploaden) en een native USB poort (USB-OTG, rechtstreeks op de ESP32-S3). Daarnaast zijn er aparte RST- en BOOT-knoppen en een adresseerbare WS2812 RGB LED (GPIO48).

Om de ESP32-S3 te programmeren, houdt u eerst de BOOT knop ingedrukt, drukt u dan kort op de RST knop en laat u daarna de BOOT knop weer los. Het board staat nu in upload modus en u kunt via de Arduino IDE uw sketch uploaden. Na het uploaden drukt u nogmaals op de RST knop om het board te herstarten.

Selecteer in de Arduino IDE het board "ESP32S3 Dev Module" (Let op: als u deze niet kunt vinden, moet u eerst de esp32 boards via de board manager downloaden). Belangrijk voor dit board: zet PSRAM op "OPI PSRAM" en Flash Size op "16MB (128Mb)". Gebruikt u de native USB poort, zet dan ook USB CDC On Boot op "Enabled".

Specificaties:

• Module: ESP32-S3-WROOM-1, dual-core Xtensa LX7 32-bit, tot 240 MHz
• WiFi: 2.4 GHz 802.11 b/g/n
• Bluetooth: 5 (LE) + Bluetooth Mesh
• Flash: 16 MB (N16)
• PSRAM: 8 MB octal / OPI (R8)
• Aansluiting: 2x USB-C (1x CH343 serieel + 1x native USB-OTG)
• Knoppen: aparte RST en BOOT
• RGB LED: WS2812 adresseerbaar (GPIO48)
• 44-pins, pinnen aan beide zijden (breadboard-vriendelijk)
• Ondersteuning voor AI / Machine Learning (vector-instructies)
• Voedingsspanning I/O: 3.3V

Aanbevolen Arduino IDE instellingen:

• Board: ESP32S3 Dev Module
• USB CDC On Boot: Enabled
• CPU Frequency: 240 MHz
• Flash Mode: QIO 80MHz
• Flash Size: 16MB (128Mb)
• PSRAM: OPI PSRAM
• Partition Scheme: 16M Flash (3MB APP/9.9MB FATFS)
• Upload Speed: 921600
