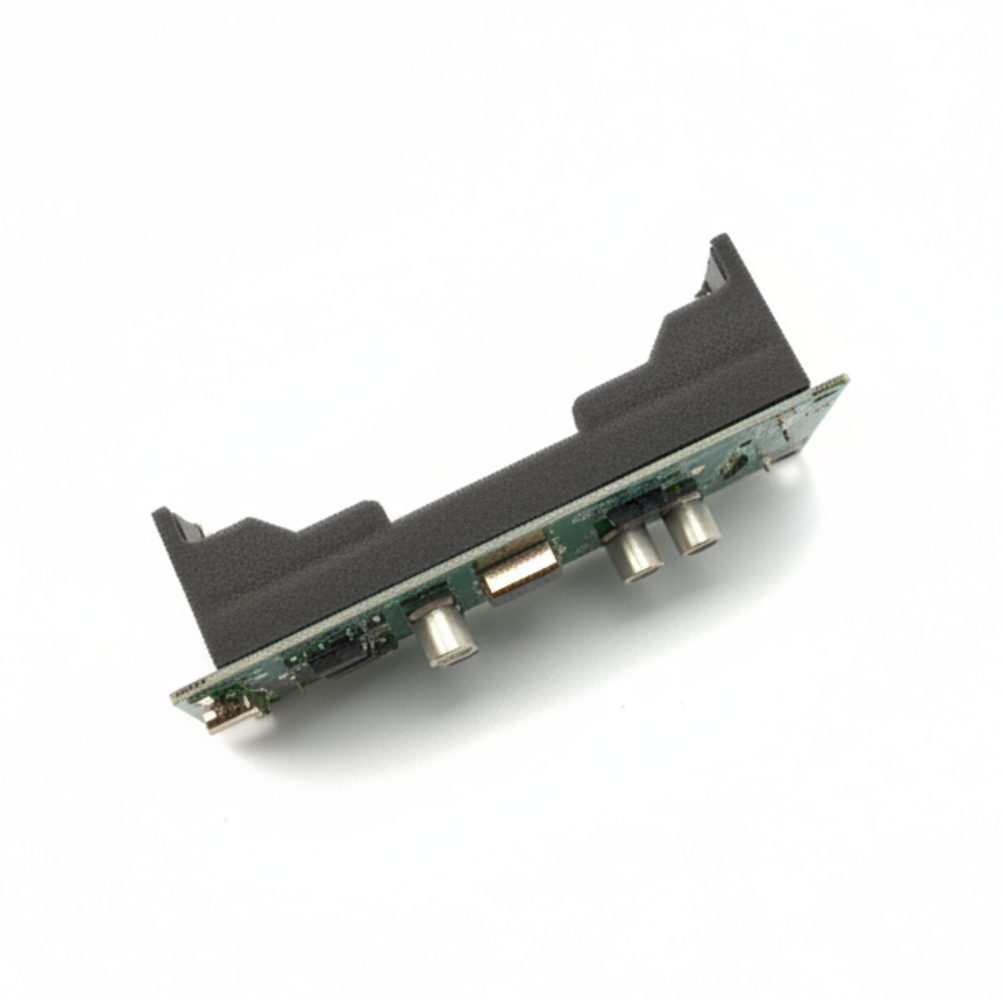

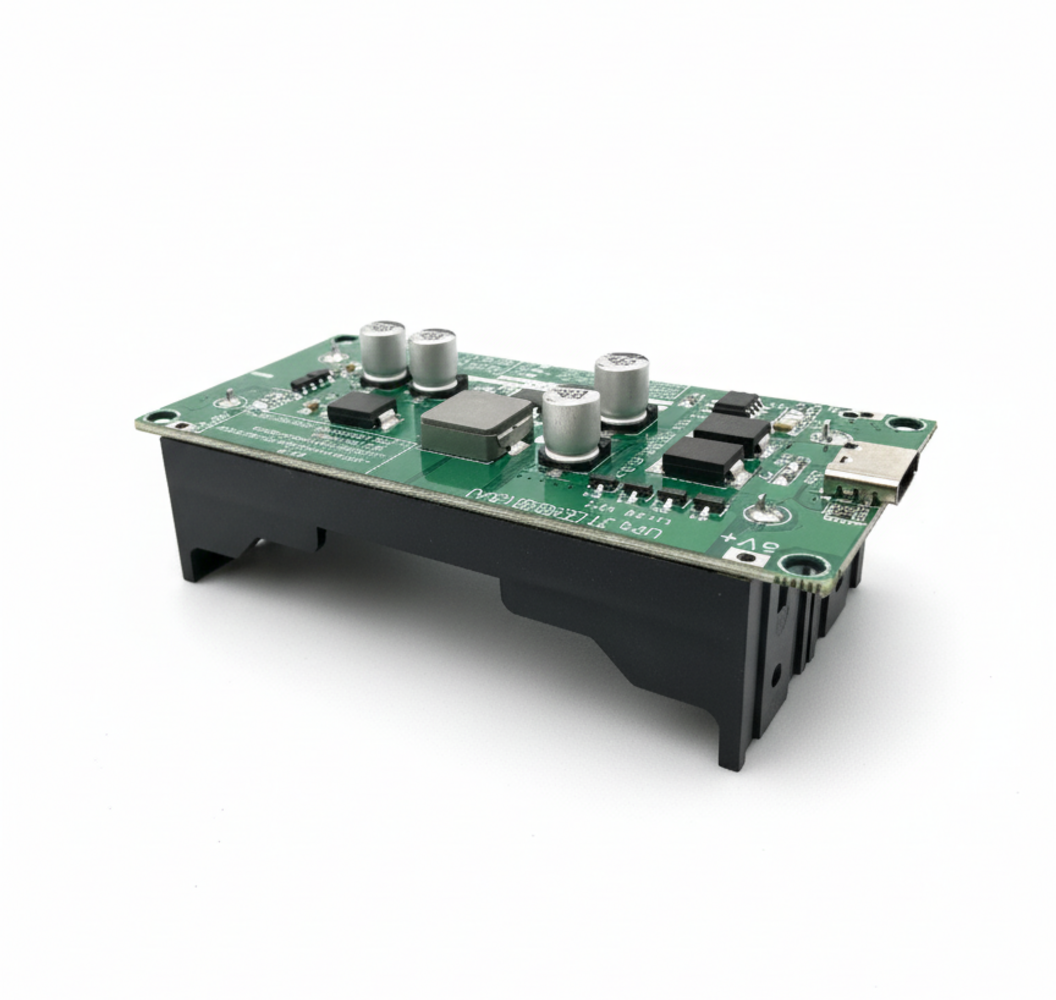

UPS 12V USB-C voor 2 x 18650 cell

De Type-c-interface levert stroom. Vergeleken met de microUSB-interface is de stroom die kan worden doorgegeven veel groter en kan de maximale stroom 5A zijn.

Het is geschikt voor routers, camera's, ontwikkelborden en andere apparatuur. Het kan de batterijvoeding naadloos schakelen wanneer de stroom is uitgeschakeld en de voeding continu is

Naadloos schakelen van externe voeding en batterij tweerichtingsvoeding (zonder vertraging). Ononderbroken voeding, zelf opstarten na stroomuitval, zelf opladen na stroomoproep.

Uitgangsspanning 12V kan worden geselecteerd,

Lithiumbatterij opladen, lithiumbatterijbescherming, boost-output en UPS-switching.

De tweekleurige LED geeft de oplaadstatus aan en het groene lampje brandt altijd als het vol is en het opladen stopt automatisch.

Type-C interface, hoge stroom.

Productparameters:

Uitgangsspanning: 12V

Stroom: 5A (maximaal)

Interface: Type-c interface

Piekvermogen: tot 20W

Nominaal vermogen: tot 15W

Modulegrootte: 88 * 41 * 22 mm lengte, breedte en hoogte (achterste patchdoos)

Functieomschrijving:

1. UPS-functie: wanneer de voeding wordt gevoed, levert de voeding rechtstreeks stroom aan de belasting via het boostcircuit, terwijl de lithiumbatterij wordt opgeladen. Zodra de voeding is uitgeschakeld, wordt het batterijpad automatisch gestart om de belasting van stroom te voorzien via het boostcircuit.

2. Boostercircuit: piekvermogen tot 20W, nominaal vermogen tot 15W, BOST-boostcircuit, ingebouwde 12A hoogstroom MOS, efficiëntie tot 96%, module statisch stroomverbruik 25mA, optionele 5V/9V/12V uitgang. (Onder normale belastingsomstandigheden wordt aanbevolen om <15W. Uitgang 5V: stroom 3A uitgang 9V: stroom 1.6A uitgang 12V: stroom 1.2A)

3. Bescherming tegen lithiumbatterijen: bescherming tegen overimpuls, overontlading, overtemperatuur, overstroom (als het kortsluiting de beschermingsstatus ingaat na verkeerde bediening en niet uitvoert, sluit dan 5V opladen aan om automatisch de hersteluitgang te activeren).

Instructies:

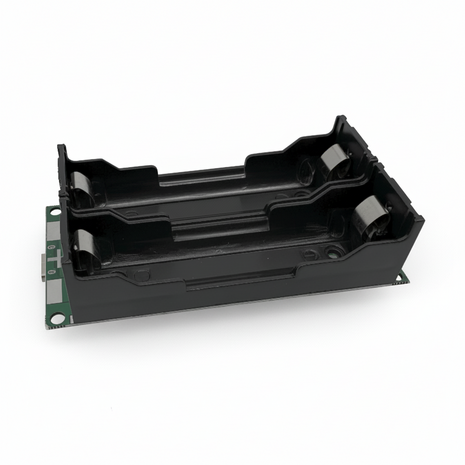

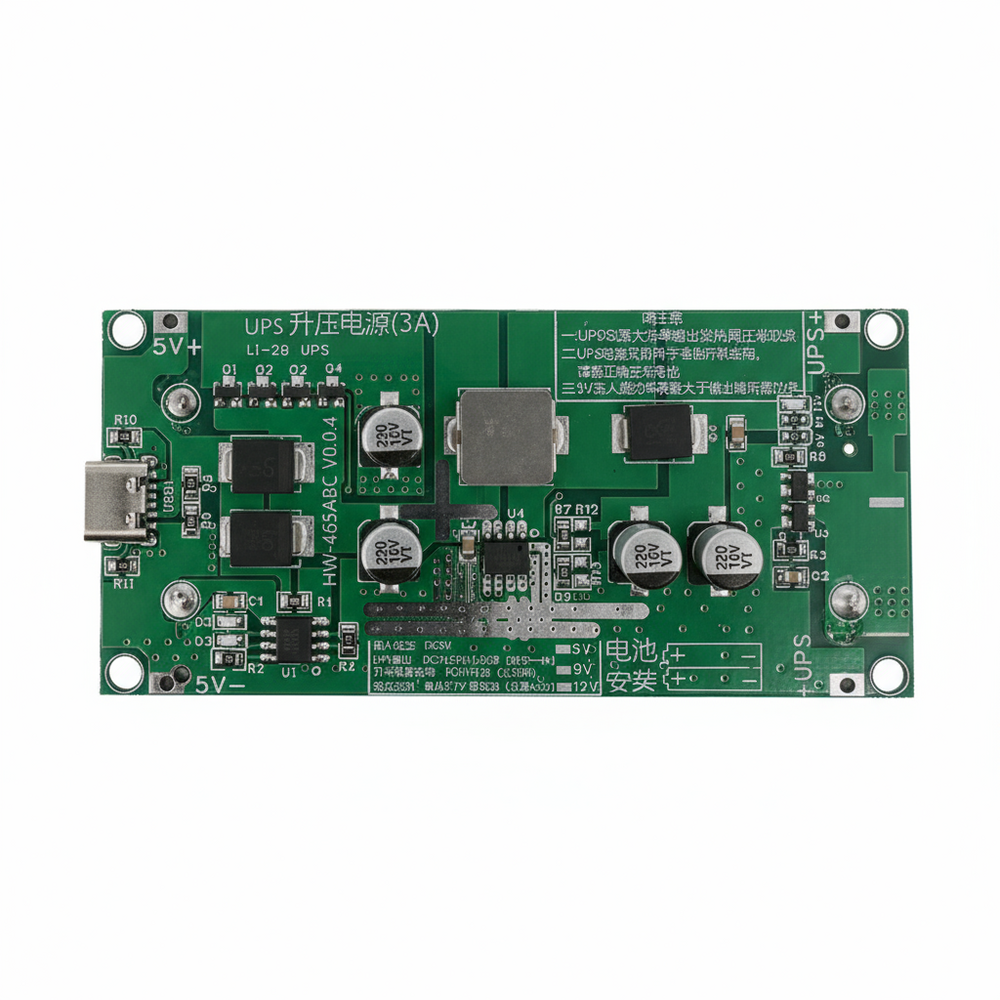

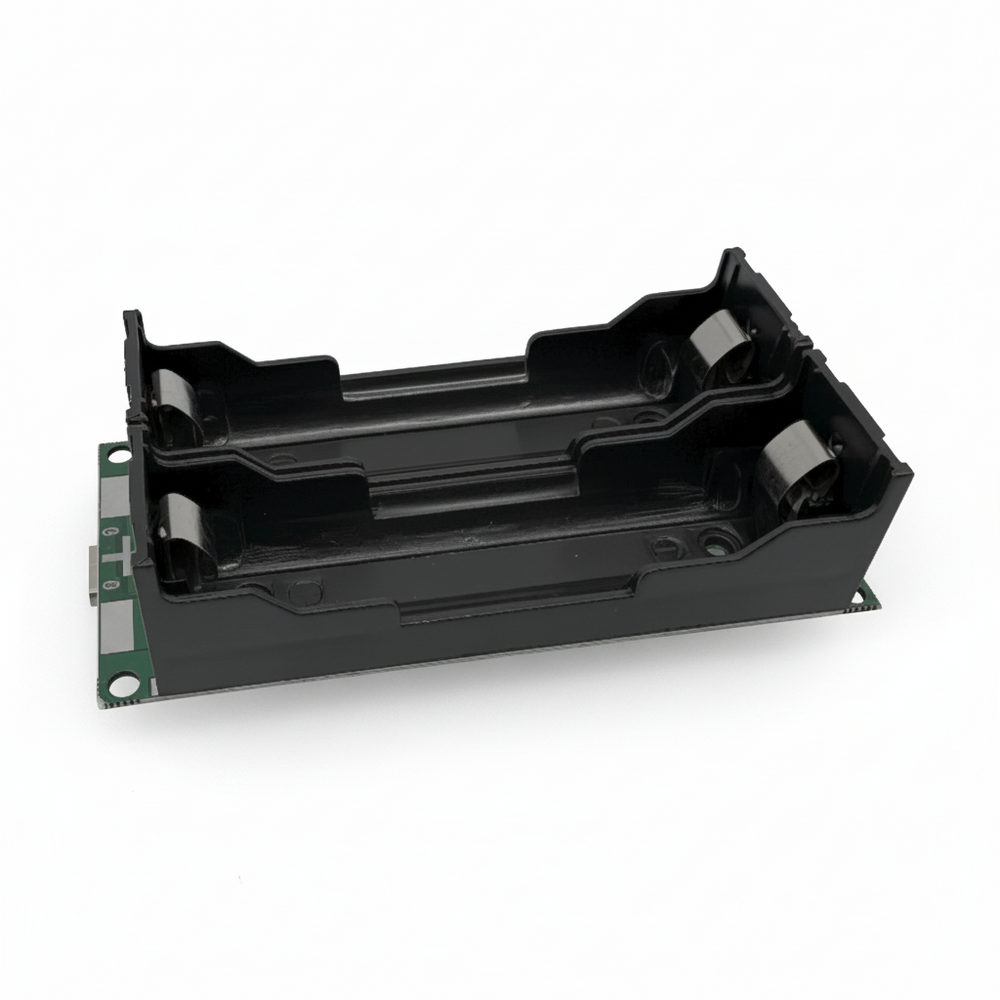

1. USB-poort en standaard 5V+ en 5V - zijn externe voedingspoorten. Je kunt er een kiezen. De uitvoerinterfaces zijn gemarkeerd met USP+ en UPS -. De achterlasbatterijdoos is verbonden met 18650 lithiumbatterij. Het kan ook worden aangesloten op andere 3,7V lithiumbatterijen.

2. Bij gebruik als UPS is het noodzakelijk om de batterij te installeren om ervoor te zorgen dat de ingang 5V voeding voldoende vermogen heeft en de uitgang in realtime wordt ingeschakeld. Wanneer de voeding is uitgeschakeld, kan de batterij op elk moment worden gestart.

3. Als UPS het energieverbruik wil besparen, las dan het uitgangsindicatorlampje nadat alle tests zijn voltooid, wat het stroomverbruik met meer dan 10 mA kan verminderen zonder de normale uitgang van het circuit te beïnvloeden en energie te besparen.

4. Tijdens het gebruik is het mogelijk om het bord te activeren om de beschermingsstatus zonder output te betreden vanwege verschillende redenen (verkeerde aanraking, verkeerde verbinding, enz.). U kunt een 5V-oplaadpoort op het bord aansluiten nadat het probleem is opgelost, en het bord kan opnieuw worden geactiveerd en uitgevoerd nadat het weer is ingeschakeld.

5. De 5V-oplaadvoeding die door individuele gebruikers wordt gebruikt, maakt gebruik van een uitgangscondensator met een grotere capaciteitswaarde. Deze condensator kan blijven ontladen nadat de voeding is uitgeschakeld, waardoor de voedingsspanning een langzaam dalingsproces heeft, waardoor het bord de batterijvoeding niet snel schakelt nadat de voeding is uitgeschakeld. Als u een dergelijke situatie tegenkomt, kunt u een ontladingsweerstand van ongeveer 1K aansluiten op de 5V-ingangspoort.

6. Als u de batterijcapaciteit van de UPS-module wilt vergroten, kunt u de methode van meerdelige parallelle verbinding gebruiken en andere functies worden niet beïnvloed.

Zaken die aandacht nodig hebben:

1. Er zijn MOS en andere componenten op het bord, die gemakkelijk kunnen worden beschadigd door de inductie of statische elektriciteit van de soldeerbout. Zorg ervoor dat het gebruikte soldeerbout geaard is (en de aardingsdraad is aangesloten) en het is het beste om antistatische handschoenen te dragen voor de bediening.

2. Let er bij het installeren van de batterij op dat u deze niet achterstevoren installeert, anders verbrandt het bord.

3. Selecteer voldoende voeding. Alleen dan kan het bord normaal werken.

4. De voeding van het bord mag niet hoger zijn dan 5V

5. Het is normaal dat de module warmte genereert bij het werken op hoog vermogen. Let op de ventilatorwarmte.

Pakket inbegrepen:

1 x 15W 3A 18650 Lithium Batterij Oplader Module DC-DC Step Up Booster UPS Ononderbroken Voeding / Converter Type-C 12V
