TIP-120
Productomschrijving

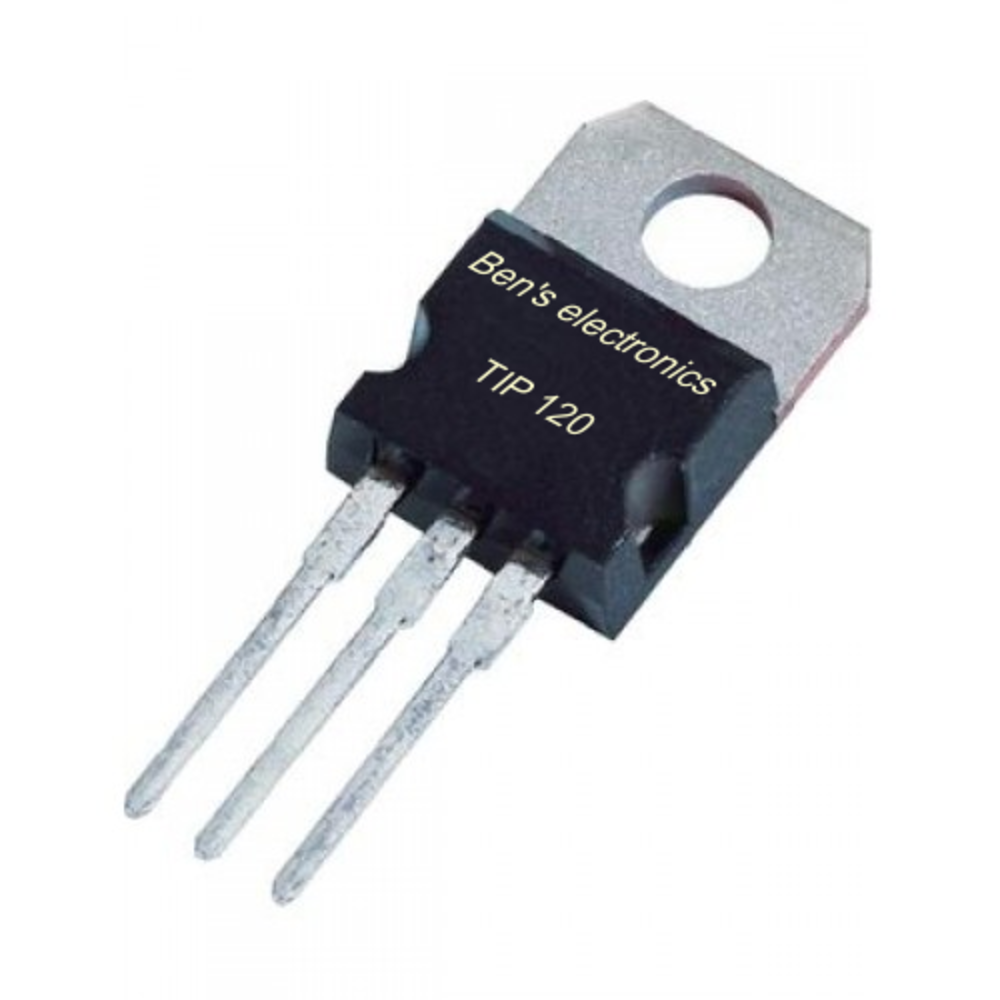

TIP-120
Voor de datasheet klik hier
De TIP120 is een NPN Darlington-transistor. Dit is een veelgebruikte transistor, vooral als schakelaar voor apparaten die meer stroom nodig hebben dan een microcontroller (zoals een Arduino of Raspberry Pi) kan leveren.
Het is een TO-220 behuizing. Als je naar de transistor kijkt met de zwarte, platte kant naar je toe (en de metalen achterkant van je af), zijn de pinnen als volgt:
| Pin | Naam | Functie |
| 1 | Basis (B) | De "aan/uit" schakelpin. Hier stuur je een kleine stroom naartoe. |
| 2 | Collector (C) | De pin die je verbindt met de last (bv. een motor of lamp). |
| 3 | Emitter (E) | De pin die meestal met de 'ground' (GND) wordt verbonden. |
Let op: De metalen koelplaat (tab) aan de achterkant is ook verbonden met de Collector (Pin 2).
Productspecificaties
- Artikelnummer
- GT2.23-2
