PCF8574 i2c - i/o expansion board

Artikelnummer: N47
Beschikbaarheid: Op voorraad

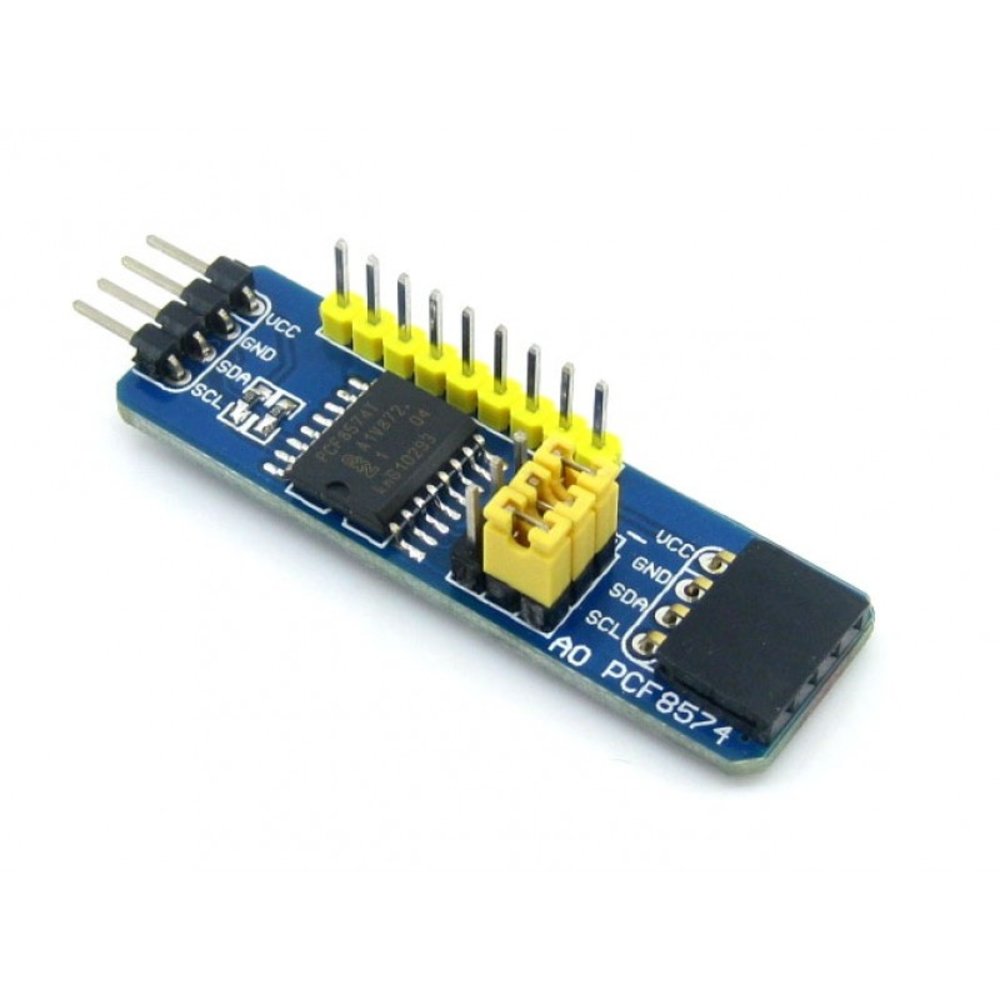

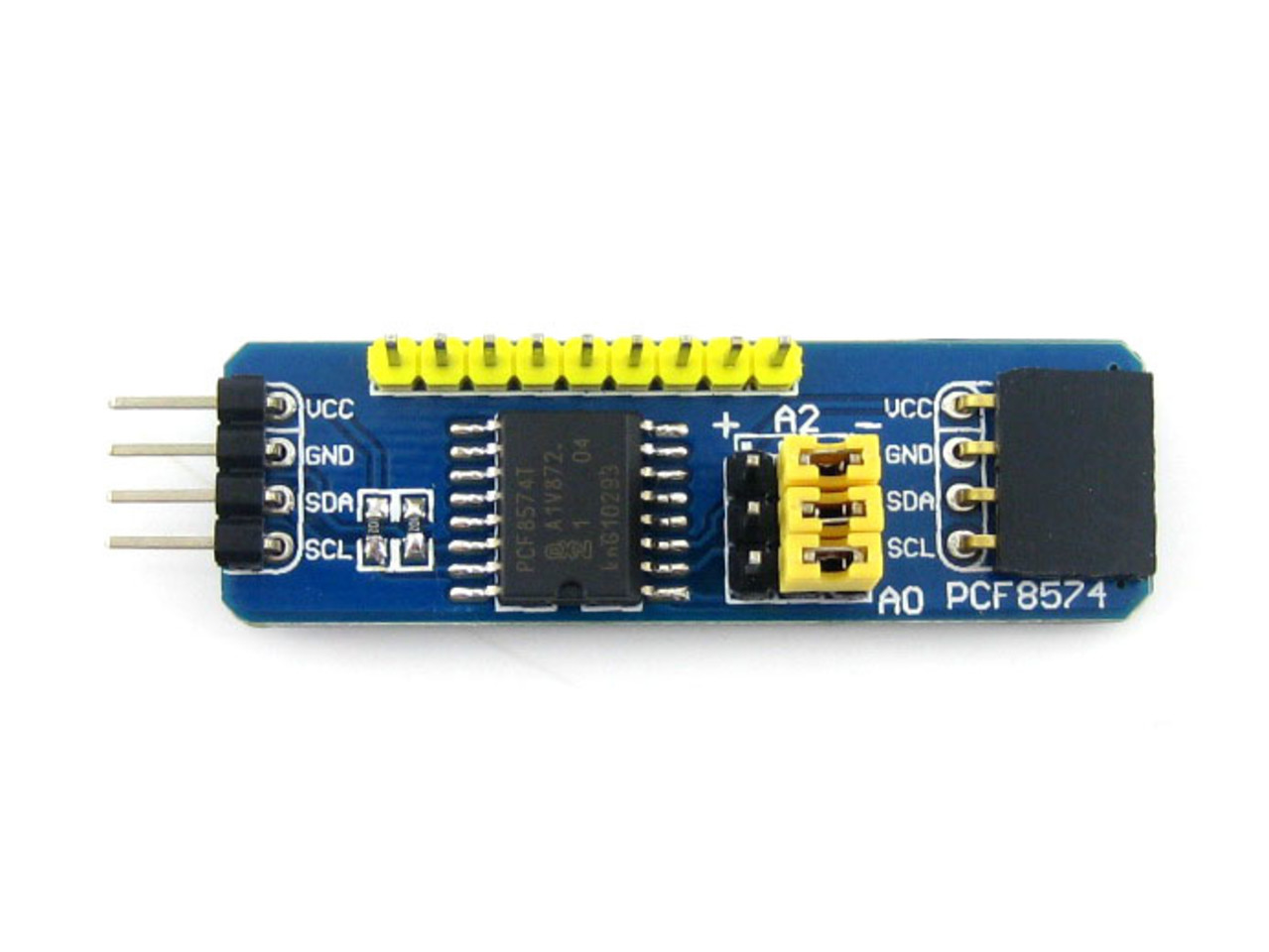

PCF8574 i2c - i/o expansion board

Het PCF8574 IO Expansion Board is een 8-bit i/o expansie die via i2c communiceert.
Er kunnen tot 8 modules x 8 kanalen op de i2c dus 64 i/o poorten.

Poortnummers  (i/o) zijn afhankelijk van het I2C adres.

PCF8574 Adressering.



A0: A1: A2: Address: Port range:
0 0 0 0x20 1 - 8
1 0 0 0x21 9 - 16
0 1 0 0x22 17 - 24
1 1 0 0x23 25 - 32
0 0 1 0x24 33 - 40
1 0 1 0x25 41 - 48
0 1 1 0x26 49 - 56
1 1 1 0x27 57 - 64



Library plus voorbeeld sketch
