Triggercyclustimervertragingsmodule

Triggercyclustimervertragingsmodule
Digitale tijdrelaismodule, schakelklok, tijdrelais, digitale schakelklok, cyclische timer.

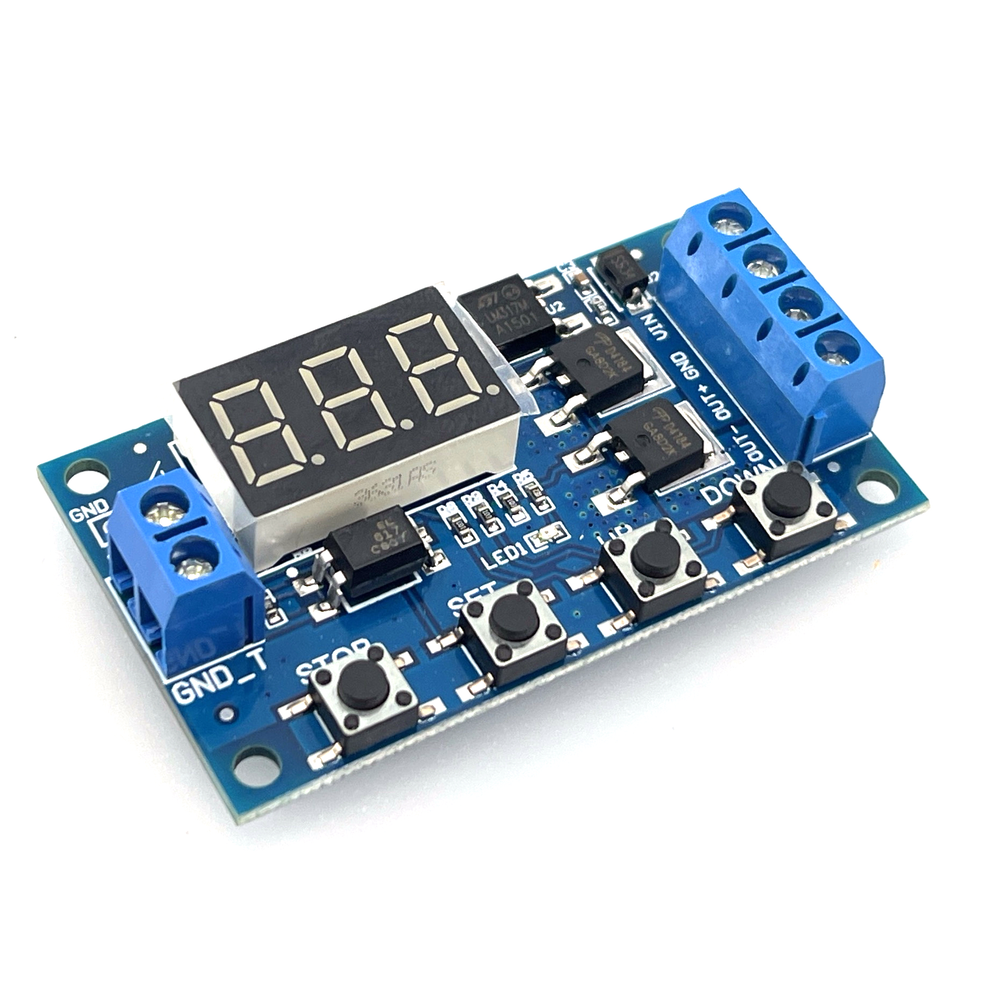

Cyclische timermodule met FET-schakeling.
Geruisloze FET, voor het schakelen van gelijkstroom.

De voeding is gescheiden van de consumentenzijde met een optocoupler, zodat ook geïsoleerde (galvanisch gescheiden) of gemeenschappelijke voedingschakeling met de module kan worden geïmplementeerd.
Voeding: 5-30V
Schakelbare consumentenvoedingsspanning: 0-30V
Schakelbare stroom: abs max 10A, met 2 stuks AOD4184A FET. Afhankelijk van de verbruiker kan passieve of actieve koeling nodig zijn.

Belangrijkste kenmerken:
1. Groot ingangsspanningsbereik (5~30V), kan met de meeste apparaten worden gebruikt.
2. Eenvoudige, gemakkelijk te begrijpen gebruikersinterface.
3. Noodstopfunctie (STOP-knop), bescherming tegen omgekeerde polariteit.
4. Slaapmodus, als de functie is ingeschakeld, wordt het display na 5 minuten rust uitgeschakeld. Als u op een willekeurige toets drukt, wordt het display weer ingeschakeld.
5. OP-, CL-, LOP-parameters (Tbe, Tki, aantal cycli) kunnen onafhankelijk worden aangepast.
6. Bij een stroomstoring blijven de instellingen behouden.

Gebruikershandleiding:

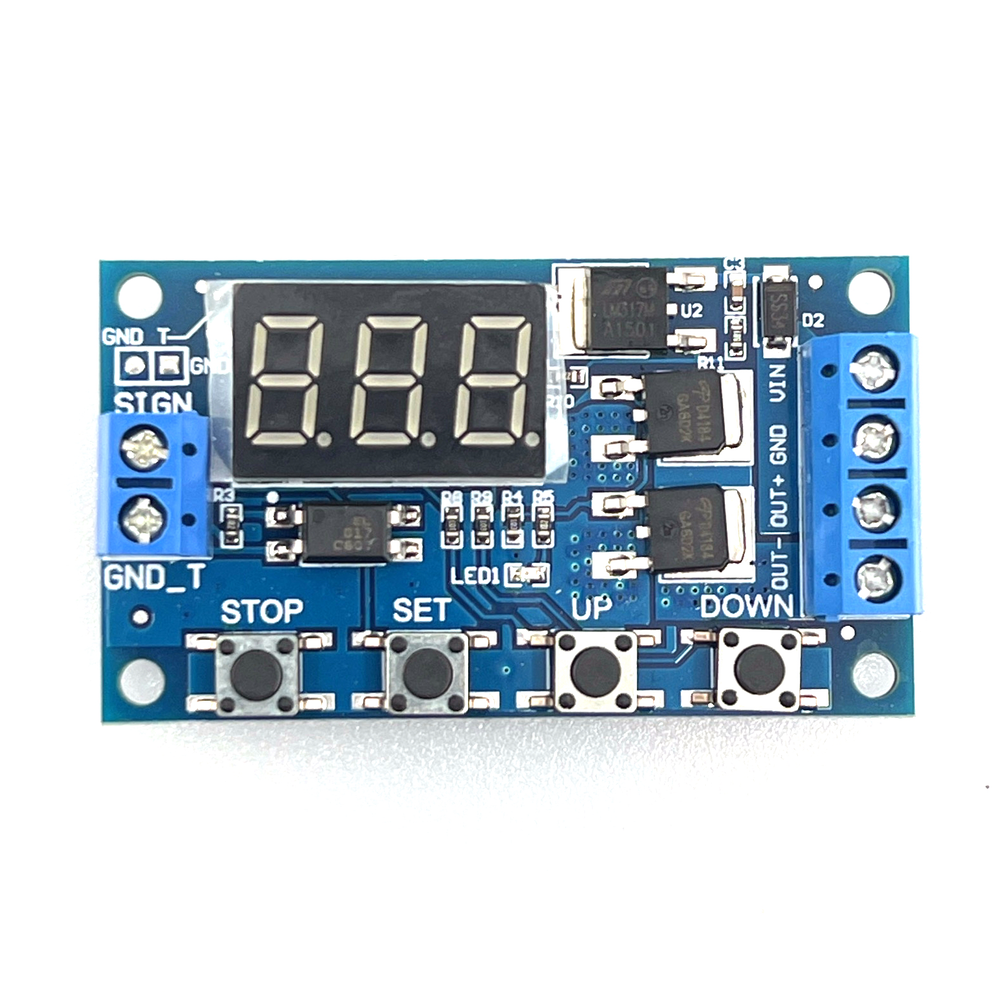

• De module heeft 4 knoppen: STOP, SET, OMHOOG en OMLAAG. De STOP-knop kan de hele module in- of uitschakelen. Door de knoppen SET, UP en DOWN te gebruiken, kunt u schakelen tussen verschillende modi en de vertragingstijd instellen.
• Nadat u de voedingsspanning hebt aangesloten, moet u de SET-knop 2 seconden ingedrukt drukken om over te schakelen naar de modusselectie. Er zijn in totaal 4 verschillende modi, P1, P2, P3 en P4, die vervolgens zijn onderverdeeld in subcategorieën P1.1, P1.2, P1.3, P3.1, enz. Met UP en DOWN schakel je tussen de modi.
• Zodra u de gewenste modus hebt gevonden, drukt u opnieuw op SET om de tijd in te stellen. Je stelt de tijd in met Up en Down, je verandert de decimale plaats met STOP.
• Nadat u de tijd of tijden hebt ingesteld (afhankelijk van de modus), drukt u nogmaals 2 seconden op SET, laat dan los en wacht tot het display 000 weergeeft. Dan is de module klaar voor gebruik.

Lijst met modi:

• P1: De module schakelt AAN zodra het triggersignaal wordt gedetecteerd en blijft AAN voor de ingestelde "OP" tijd. Als een triggersignaal opnieuw wordt gedetecteerd tijdens de AAN-tijd, afhankelijk van de modus, gebeurt het volgende:
• P1.1: niets, de tijd blijft oplopen en dan schakelt de module uit totdat deze opnieuw wordt geactiveerd.
• P1.2: De tijd wordt opnieuw opgestart en loopt weer vanaf het begin.
• P1.3: De module schakelt uit.
• P2: Na het triggersignaal verloopt de ingestelde "CL"-tijd voordat de module inschakelt voor de ingestelde "OP"-tijd en vervolgens weer uitschakelt.
• P3.1: Na het triggersignaal schakelt de module over naar de ingestelde "OP"-tijd. Nadat de "OP"-tijd is verstreken, schakelt de module opnieuw uit totdat de ingestelde "CL"-tijd is verstreken. Deze cyclus wordt vervolgens herhaald voor de ingestelde "LOP"-waarde. Als er opnieuw een signaal wordt gedetecteerd terwijl de "CL"-tijd loopt, begint het geheel vanaf het begin.
• P3.2: In deze modus gebeurt alles vanaf P3.1 zonder dat er een triggersignaal nodig is.
• P4: Zolang er een triggersignaal aanwezig is, blijft de module ingeschakeld. Zodra het signaal weg is, begint de "OP"-tijd af te lopen en schakelt deze vervolgens uit.

Hoogtepunten:
1. Brede spanningsingang (5 ~ 30V), de meeste apparaten kunnen worden gebruikt, erg handig;
2. De interface is duidelijk en eenvoudig, krachtig, gemakkelijk te begrijpen en voldoet aan bijna al uw behoeften;
3. De noodstopfunctie (“STOP”-toets); Met bescherming tegen omgekeerde polariteit zal het product door omgekeerde polariteit niet verbranden.
4. Verhoog de slaapmodus, als deze modus is ingeschakeld, zonder enige handeling binnen 5 minuten, schakel dan automatisch de monitor uit, elke toets wordt wakker;
5. U kunt verschillende OP-, CL- en LOP-parameters instellen, die onafhankelijk van elkaar zijn en automatisch worden opgeslagen;
6. Nadat de module is uitgeschakeld, gaan alle parameterinstellingen niet verloren.

0,1 seconden (min) tot 999 minuten (max) traploos instelbaar.
Dit product is gemakkelijk te gebruiken, veel functies, maar alle kopers moeten de instructies zorgvuldig lezen, een zeer nuttig product.
Modulekenmerken en toepassingen:
1. Om het circuit snel in en uit te schakelen, een onbeperkt aantal schakelingen;
2. Het schakelen produceert geen geluid, geen vonk, geen elektromagnetische interferentie;
3. Vergeleken met elektromagnetische relaisproducten, langere levensduur;
4. De dual-MOS parallelle aandrijving, lagere weerstand, meer stroom, sterk vermogen; bij kamertemperatuur, bedrijfsstroom tot 15A, vermogen tot 400W, om te voldoen aan het meeste gebruik van de apparatuur;
5. Een methode voor het regelen van de motor, verlichting, LED, DC-motoren, micropompen, magneetkleppen, enz., erg handig.
Hoogtepunten:
1. Brede spanningsingang (5 ~ 30V), de meeste apparaten kunnen worden gebruikt, erg handig;
2. De interface is duidelijk en eenvoudig, krachtig, gemakkelijk te begrijpen en voldoet aan bijna al uw behoeften;
3. De noodstopfunctie (“STOP”-toets); Met bescherming tegen omgekeerde polariteit zal het product door omgekeerde polariteit niet verbranden.
4. Verhoog de slaapmodus, als deze modus is ingeschakeld, zonder enige handeling binnen 5 minuten, schakel dan automatisch de monitor uit, elke toets wordt wakker;
5. U kunt verschillende OP-, CL- en LOP-parameters instellen, die onafhankelijk van elkaar zijn en automatisch worden opgeslagen;
6. Nadat de module is uitgeschakeld, gaan alle parameterinstellingen niet verloren.

Productparameters:
1: Bedrijfsspanning: 5--30V.
2: Triggerbron: Actief-hoog
