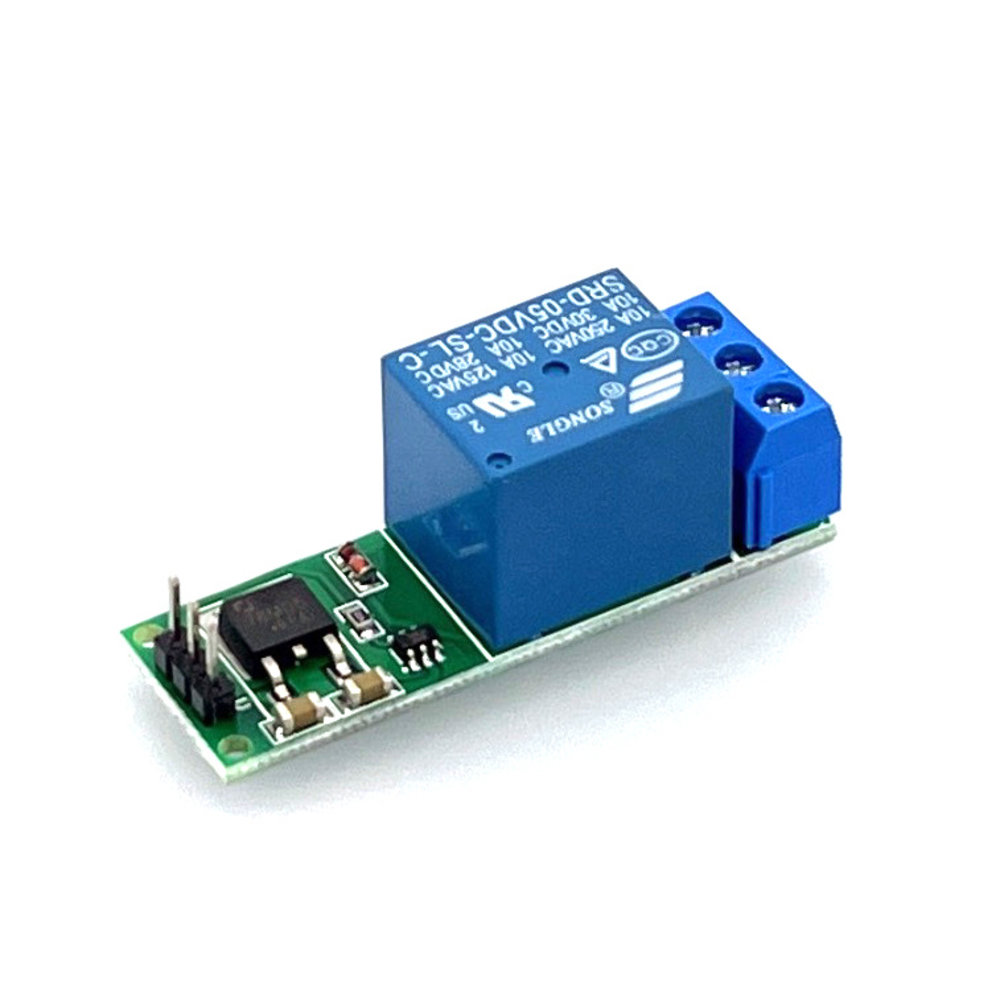

Bistabiel relais 6 tot 24V DC

Bistabiel relais 6 tot 24V DC

Werking van de Module

1. De module moet continu van spanning (5V) voorzien zijn (VCC en GND) om het digitale geheugen (de flip-flop) en de driver op de printplaat van stroom te voorzien.

2. Als het relais ingeschakeld is (bijvoorbeeld de NO-aansluiting gesloten), dan moet de 5V DC stroom door de spoel blijven lopen om het relais bekrachtigd te houden.

3. Het "bistabiele" aspect zit in de besturing (één signaal-pin IN voor zowel aan als uit), niet in het relais zelf.

De printplaat met de digitale logica dient ervoor om een korte, eenmalige triggerpuls (IN-pin) om te zetten in een continue bekrachtiging van de 5V-relaisspoel. U bedient dus de status met één pin, maar het relais verbruikt stroom zolang het ingeschakeld is.

• 1 kanaals wissel relays.
• Voedingsspanning: 6-24V dc
• Opgenomen vermogen: 100mA Max
• SchakelSpanning: 250V ac
• Schakelvermogen: 10A
• Sturing negatief -

Aansluiting:

1. T = Negatieve trigger
2. G = Ground min
3. V = Vcc voeding 6 tot 24V dc
